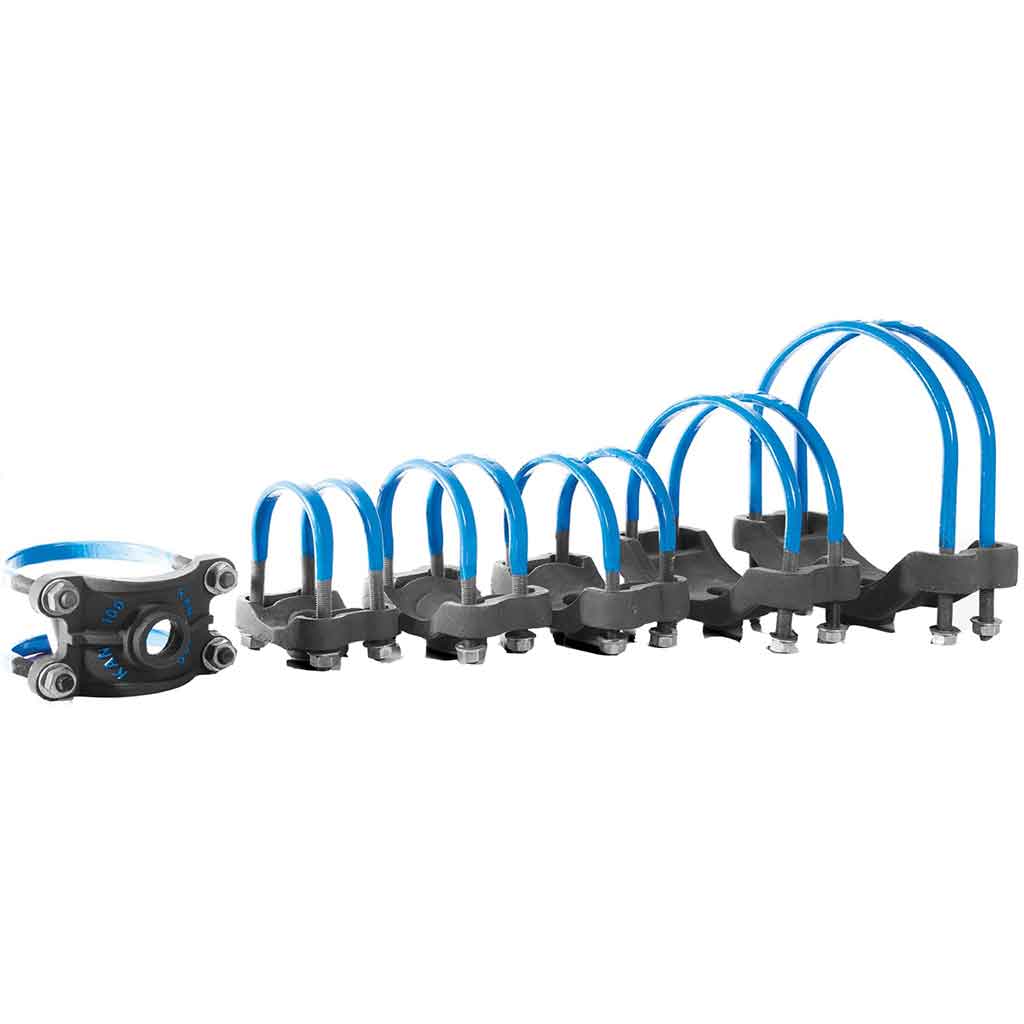

سرویس کلامپ لوله‌های چدنی
ویژگی‌ها
جهت انشعاب‌گیری از لوله اصلی بدون قطع آب استفاده می‌گردد. قابل ارائه در سایزهای 60 الی 400 برای کلیه سایزهای انشعابات. کفی‌ها از جنس چدن داکتیل براساس استاندارد DIN 1693. رزوه‌ها بر اساس استاندارد AWWA C800. کرپی‌ها از جنس آهن و یکپارچه بدون جوش. خارج از ملك مشترک و مدفون، نصب شده روی لوله.
نام‌های رایج
سرویس کلامپ / کمربند انشعاب / زینچه
شماره سریال
D10022
جنس چدنی
نوع کاربرد دریچه
نوع کاربرد محصول جانبی

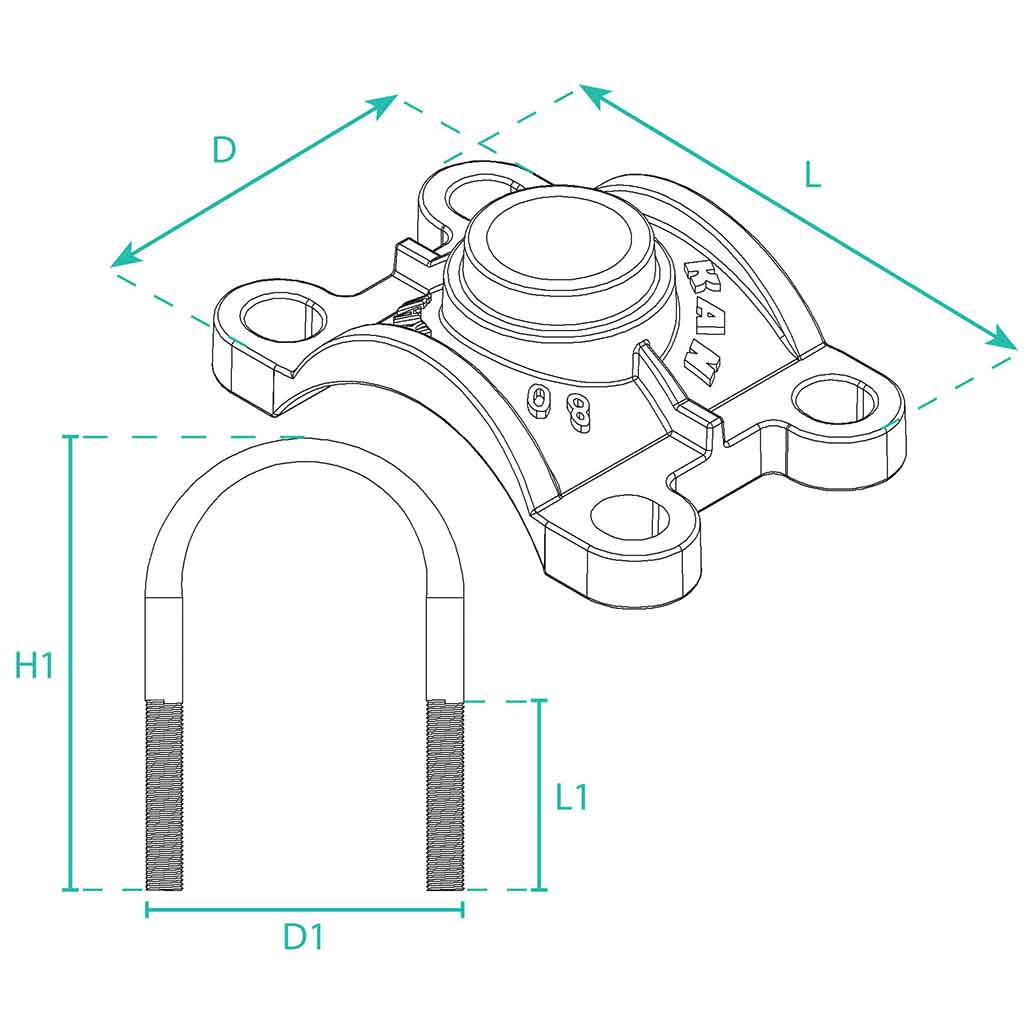

ابعاد کفی | ابعاد کرپی | |||||||
سایز اصلی لوله | سایز انشعاب قابل ارائه (inch) | L | D | H | L1 | D1 | H1 | d |
| 60 | ½ الی 1 | 135 | 88 | 50 | 80 | 96 | 160 | 14 |
| 80 | ½ الی ½ 1 | 145 | 98 | 50 | 80 | 120 | 175 | 14 |
| 100 | ½ الی 2 | 172 | 94 | 57 | 85 | 140 | 175 | 14 |
| 150 | ½ الی 2 | 255 | 110 | 78 | 85 | 210 | 225 | 14 |
| 200 | ½ الی 2 | 295 | 100 | 91 | 90 | 235 | 295 | 14 |
| 250 | ½ الی 2 | 370 | 115 | 110 | 100 | 295 | 310 | 14 |
| 300 | ½ الی 2 | 400 | 115 | 100 | 100 | 355 | 360 | 14 |
| 350 | ½ الی 2 | 475 | 115 | 105 | 100 | 405 | 425 | 16 |
| 400 | ½ الی 2 | 535 | 115 | 105 | 100 | 465 | 500 | 16 |
- حداقل طول رزوه و گپ کمربندها برابر با طول رزوه دنده ورودی شیر اتصال به شبکه مولر می‌باشد.
